一、实训内容
2、电网过电流自动切换备用电源连接实训；
3、直流电动机的正反转实验；
4、直流电动机启动实验；
5、直流电动机电枢串联电阻启动控制电路连接实训；
6、直流电动机降压启动控制电路连接实训；
7、直流电动机调速实验及电枢串联电阻调速控制电路连接实训；
8、直流电动机改变电源电压调速制电路连接实训；
9、交流异步电动机的点动、单向连续转动的控制电路连接；
10、接触器联锁的三相交流异步电动机正、反转控制电路的连接；
11、按钮联锁的三相交流异步电动机正、反转控制电路的连接；
12、按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接；
13、三相交流异步电动机Y－△（手动切换）启动控制电路的连接；
14、三相交流异步电动机Y－△（时间继电器切换）启动控制电路的连接；
15、定子绕组串联电阻启动控制电路的连接；
16、三相交流异步电动机能耗制动控制电路的连接；
17、三相交流异步电动机反接制动控制电路的连接；
18、多台（3台及以下）电动机的顺序控制电路的连接
19、电动机的往返行程控制电路的连接；
20、双速电动机调速控制电路的连接；
21、简单的继电器程序控制电路连接；
22、普通车床控制电路的连接；
23、CA6140车床电气控制电路故障的设置与排除实训（可设16个故障点）；
24、X62W铣床电气控制电路单元常见故障的检查与排除实训（可设16个故障点）；
25、PLC的安装、接线和编程软件的使用实训；
26、PLC对三相电动机的降压启动控制实训；
27、PLC对三相电动机的顺序控制实训；
28、PLC对三相电动机的往返位置控制实训；
29、PLC对十字路口交通灯控制实训；
30、PLC对自动送料装车控制实训；
31、电力拖动仿真软件应用实训。
二、技术参数
1、工作电源：三相五线 AC 380 V/220V 50 Hz；2、外形尺寸： 1800×750×1630；
3、容 量：≤1.5 kVA。
4、安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国家标准。
三、概述

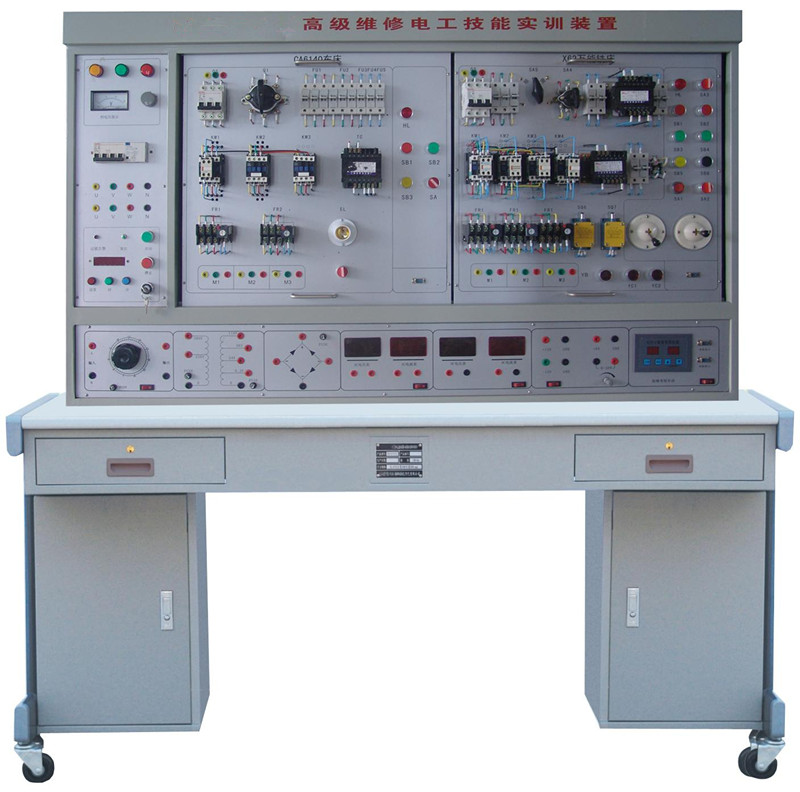

ZR－Ⅱ型高级维修电工技能实训考核星空(中国),高级维修电工实操平台适合高等职业学校和中等职业学校机电星空(中国)安装与维修、机电技术应用、电气运行与控制、电气技术应用和电子电器应用与维修等专业和《电机与电气控制》、《电机与拖动》、《电机与变压器》、《机电星空(中国)维修》、《电气星空(中国)维修》、《机床控制电路》、《可编程控制器技术》、《PLC及其应用》等课程的教学与实训，非电类专业的《电工技术》或选修课程电机与电气控制》、《电机与拖动》、《机电星空(中国)维修》、《电气星空(中国)维修》、《机床控制电路》的教学与实训；也适合技工学校维修电工专业、安装电工专业和社会电工培训班的教学与实训。
高级维修电工技能实训考核星空(中国),高级维修电工实操平台还可用作职业技能鉴定部门电工上岗操作证，电气星空(中国)安装和电气星空(中国)维修工种初级、中级技术等级鉴定的考核星空(中国)。电气星空(中国)安装和电气星空(中国)维修高级、技师技术等级的编程控制技术和变频调速技术的培训和考核，也可应用高性能高级维修电工实训考核装置。
高级维修电工技能实训考核星空(中国),高级维修电工实操平台为学生形成的电工技能，掌握电气星空(中国)安装与维修的专业知识和技能、掌握工作过程知识，形成电气职业岗位的职业能力，提供良好的条件。
高级维修电工实训考核装置采用模块挂板组合模式，可以根据教学和实训的需要选择使用。模块挂板多，涉及的实验实训项目多，选择范围广，灵活性大。选用元件与生产、生活中实际使用的元件一样，训练项目由简单到复杂，由单一到综合，学生学习的专业知识面广，得到的技能训练全面，掌握的专业知识和技能牢固。
推荐豪华型配置维修电工实训柜：
ZR-169C型高级电工实训柜
一、产品概述：
高级电工实训柜是在中级电工的基础上进行改进，增加了PLC直接控制工业电气实验、再增加了变频器的自动调速实验及触摸屏实验，该装置按标准电气控制柜设计制造规格，采用网孔板结构。突出技能训练，注重针对性、实用性、科学性，经全国多家职业技能训练中心、职校、技校使用证明，该柜体设计合理、实操方便，占地面积少。为延长电器的使用寿命，各电器的接点都与接线端子相连，再让学生在接线端子上接线，连接电机、电器来完成各项控制实验，有效降低材料消耗，延长使用寿命。该套星空(中国)适用于各劳动职业技能鉴定部门，同时适应各大、中专、技校、职校初级电工、电拖专业教学与实训考核。
二、产品特点：
1、考核功能：星空(中国)装有定时器及误操作报警记录仪，平时作为时钟使用，考核时可设定时间，在规定的时间内要求学生完成实验项目，具有设定实验时间定时报警、提前提醒后切断电源的功能。同时还具有自动记录出由于接线或操作错误所造成漏电及过流、短路告警及电源通断的总次数。为学生实验技能的考核提供一个统一的标准。
2、安全性能：装置设有电流型、电压型漏电保护装置保障人身安全，适用学生操作的特殊要求。同时还设有过流或短路保护装置，以保证星空(中国)的安全。星空(中国)由三相五线制电源输入，电源由接触器通过起、停按钮进行控制，设有三相电压表指示。装有电流型漏电保护器，控制屏若有漏电现象，漏电流值超过一定值，即切断电源，还装有电压型漏电保护器，对总电源输出及实验过程中的接线等若有漏电现象，即报警并使装置内的接触器跳闸，切断电源确保人身安全。还设有一套过流保护装置，输出短路或所带负载太大，电流超过设定值，系统即告警并切断总电源确保星空(中国)安全。
3、合理结构：星空(中国)以标准的配电柜为主柜，利用柜体的双面空间，科学地布置电器及配套实验器材。该柜设计合理，实操方便，一柜多用，所有电器元件接点都已接到接线端子上，学生只需在接线端子上接线实验，延长了电器元件使用寿命、降低了材料损耗。
4、美观外形：装置布局合理，外形美观，面板示意图明确、直观。走线清晰整洁，减少了出故障的环节，提高可靠性。装置采用铁质双层亚光密纹喷塑结构；结构牢固美观。美观大方的产品外形，先进的结构和工艺。使人感觉赏心悦目。
三、技术参数：
1、输入电源：三相四线 380V±10% 50Hz
2、工作环境：温度温度：-10℃～+40℃ 相对湿度：≤85%（25℃）
3、装置容量：≤1.5KVA
4、外形尺寸：700×600×1700mm
四、产品组成：
1、实训柜
实训柜为铁质亚光密纹喷塑结构：采用冷轧钢板挤压成型，实训柜含有带脚刹的万向移动轮子四个。
2、柜门
（1）装有一只交流电压表、1只交流电流表、电压指示切换开关；控制柜的供电急停按钮和启停开关控制，通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值；装有交流电流表，用来监视负载大小。
（2）安全保护体系。
1）电网三相电源经漏电保护器、交流接触器，再经断路器输出到各实训用电。
2）设有漏电保护装置，动作电流30mA，对实训过程中的漏电能自动断开总电源。
3）设有过流保护装置，输出短路或负载太大，电流超过设定值，系统即切断总电源。
4）断电保护。
5）装置采用接地保护。
3、内部配置模块：
用走线槽把内部空间分隔为不同区域，布局合理，所有电气元件接线端子均已引到专用端子排上，学生从端子排上接线/布线，接近工业产际现场。
（1）交流电源
设有控制变压器一组，原边380V交流电源输入，变压器副边即可输出110V、36V、24V、12V、6.3V的交流电压。
（2）仪器仪表
提供交流电压表，测量范围为0～500V，精度2.5级。
提供交流电流表，测量范围为0～5A，精度2.5级。
4、网孔板（两组）
该网孔板采用优质冷轧钢板加工，双表面亚光密纹喷塑结构，坚固耐用。
5、主机实训组件：
1）FX2N-48MR-001：集成24开关量输入/24继电器型输出，共48点I/O
2）FX2N-485-BD通信模块，SC-09通信编程电源，采用RS485网络通信。
6、变频器挂件：
采用三菱D720/0.4KW变频器。
7、触摸屏实验
昆仑通态 TPC7062K ，7英寸 STN256色。
